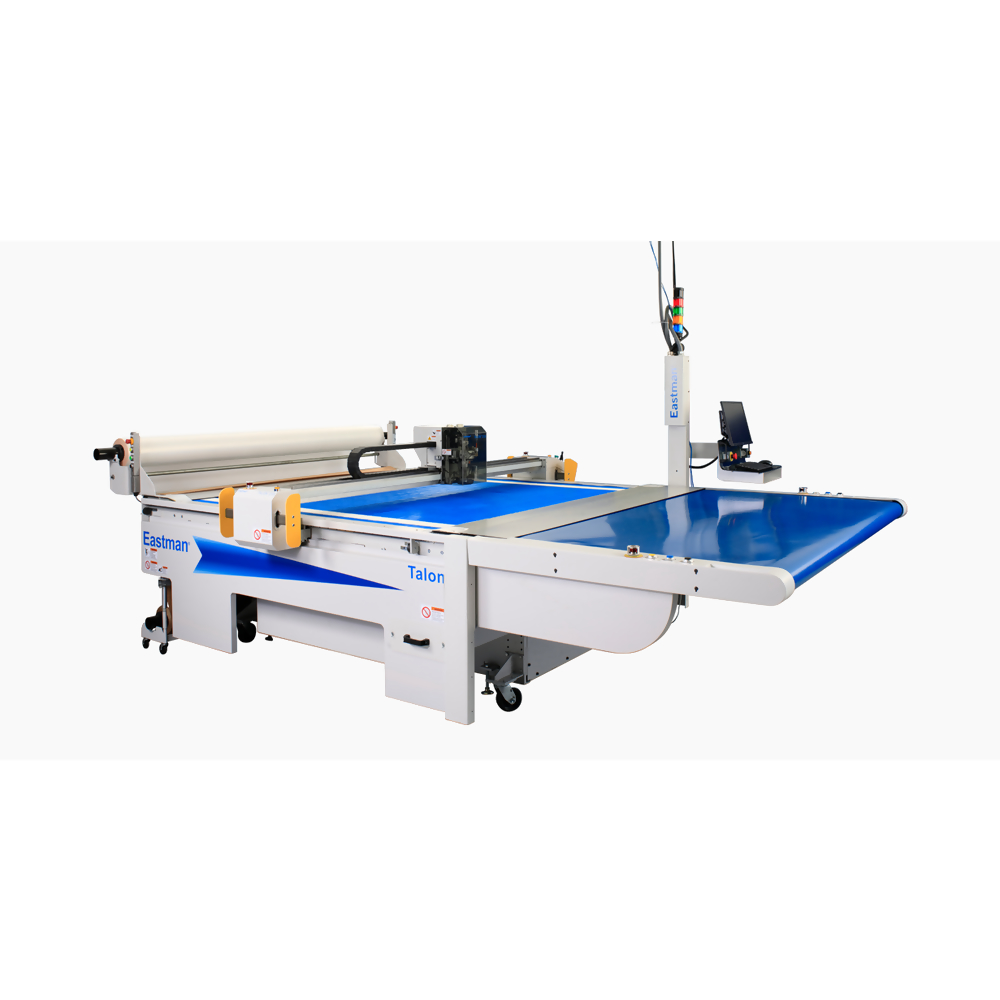

Corte Automatizado Talon Multi-Ply - Eastman

O Eastman Talon MultiPly é projetado e fabricado nos EUA para puxar automaticamente plies de material empilhado da mesa de espalhamento para um leito rolante modular, bloco de cerdas para reciprocar o corte de facas de padrões Operações precisas do sistema com comunicações de controle de movimento de última geração oferecem uma solução de força industrial O Talon 25x pode cortar até 1,18 cm de bens de material comprimido, enquanto o Talon 75x tem a capacidade de cortar até 7 cm de bens de material comprimido O Talon foi projetado para atender às demandas dos clientes em segmentos de mercado em crescimento, como indústrias de tecidos industriais e compósitos; clientes cortando materiais técnicos tradicionais bem como modernos como kevlar, fibra de vidro, poliésteres não tecidos, vinil apoiado por espuma e outros tecidos industriais

Cabeça de ferramenta A Cabeça da Ferramenta Talon, patente pendente Faca de mudança rápida e disco de afiação Faca recíproca fornece corte de curso vertical preciso O software de controle de facas intellicut garante cortes precisos e de alta qualidade de cima para baixo Talon 25x: pode cortar até 1,18 in 3 cm de bens de material comprimido Talon 75x: pode cortar até 3 cm 7 cm de bens de material comprimido Um único disco de diamante revestido fornece a borda de corte perfeita O apontador pode ser ajustado ao ângulo definido pelo usuário Brocas pneumáticas de alta velocidade únicas ou duplas Sistema interno de resfriamento de manivela reduz calor e desgaste Fácil acesso ao sistema de facas e peças de montagem simplifica procedimentos diários de manutenção Sistema de faca de acionamento direto para menos peças móveis e menos desgaste Monitor de desgaste da lâmina Controle de cantos para minimizar o fuzing Outras características padrão Banco de dados de materiais Consumo de energia reduzido através de controles inteligentes de vácuo Fácil de substituir, os blocos de cerdas usados na área de corte Filtros laváveis Silenciador interno Segurança Seis paradas remotas de emergência Discos de parada adicionais montados em pórtico pausam a operação do sistema até que retornem ao neutro e reiniciem A operação pode ser retomada de qualquer posição A cabeça da ferramenta é equipada com uma tampa de segurança transparente Ponto de desligamento único com um sistema de energia universal para bloqueio/tagout protege os funcionários de uma inicialização inesperada Empilhar indicador de luz marca status de operação

INFORMAÇÕES ADICIONAIS

Largura da área de corte 25x: 78 polegadas 2,0 m 75x: 76,6 polegadas Larguras personalizadas disponíveis, entre em contato com a fábrica para obter informações adicionais

Largura geral da máquina 111 polegadas 2,84 m

Comprimento da área de corte 1,68 m

Comprimento geral da máquina 3,96m; Transportador de descarga de 1,22m

Sistema de acionamento Eixo DualX, Eixo Y e Eixo Theta XAxis Rack & Pinion Drive, YAxis Belt Drive Brushless Servo motors

Max Espessura do Material Comprimido 25x: 1,18 in 3 cm 75x: 30 7,5 cm

Elétrica Potência de Controle 208/230/380/460/575V, 3 ph, 50/60 Hz, 9,0 kVA

Elétrico Soprador de vácuo 208/230/380/460/575V, 50/60 Hz, 25 HP, controle VFD

Pneumático 90 psi 6,2 barras, 18 cfm

Velocidade máxima de corte Até 60 in/seg 152,4 cm/segundo – dependente do material

Velocidade máxima do transportador 8 in/sec 20,3cm/min

Aceleração máxima 1,0 g

Nível de som <76 dBA

Temperatura de operação 55 – 100°F 12 – 37°C

Umidade 2080% não condensação

Disclaimer Velocidades e acelerações alcançáveis são dependentes de ferramentas, material e espessura Todas as velocidades, dimensões, pesos e dados de desempenho indicados são aproximados e sujeitos a alterações sem aviso prévio
