Corte Automatizado Sistema transportador C125 - Eastman

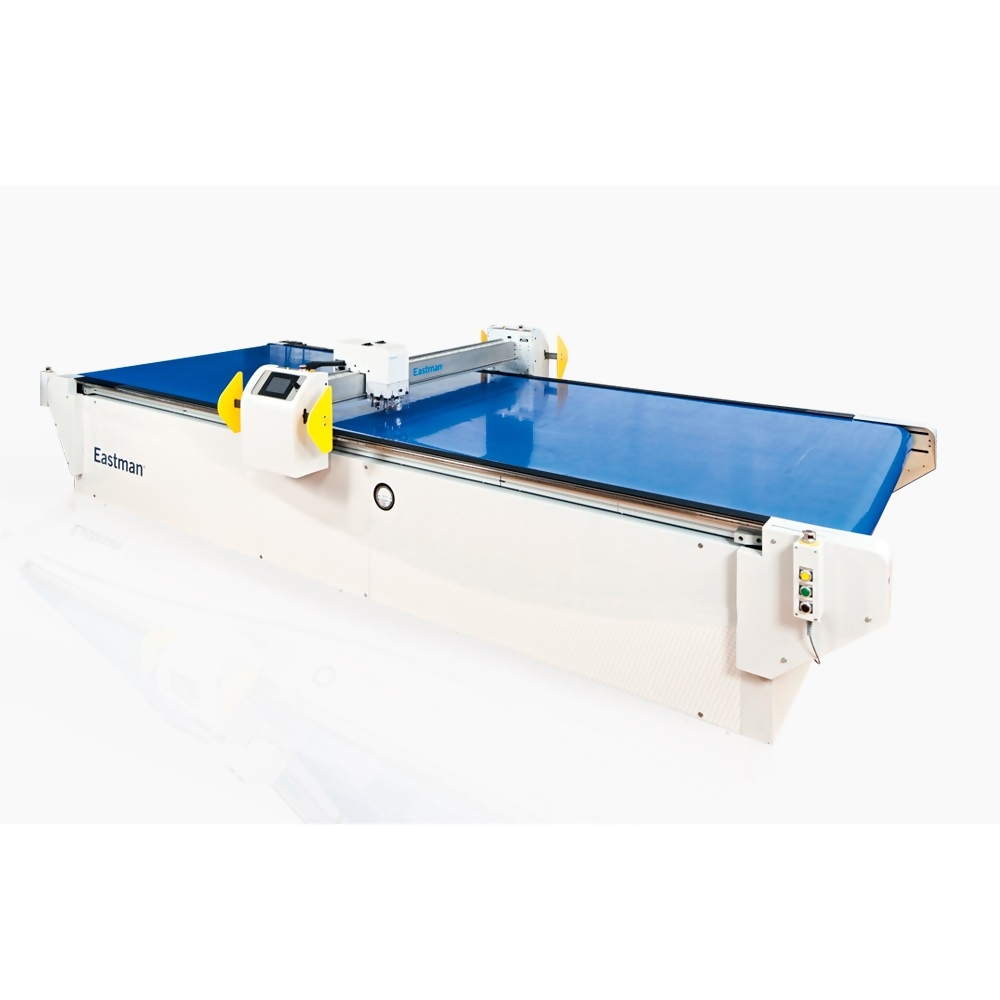

O sistema de transporte Eastman Eagle C125 possui capacidades supremas para requisitos de corte único a baixo Ele tem a capacidade de transmitir continuamente bens de material laminado com velocidade e controle consistentes O pórtico e o design da cabeça de ferramentas da Eastman são projetados para cortar os mais diversos tecidos técnicos e industriais disponíveis, ao mesmo tempo em que excedem os padrões da indústria para precisão O design robusto do transportador oferece níveis incomparáveis de utilização do material e muitas vezes é capaz de cortar múltiplas camadas sem sobreposição de plástico Este sistema de corte controlado por computador requer orientação mínima do operador para alimentar e espalhar automaticamente o material para a posição inicial identificada

O software Exclusivo InMotion™ permite que o transportador se mova continuamente enquanto o pórtico está cortando opção Tremenda eficiência para peças padrão que excedem o comprimento da mesa Escolha de 60 lâminas, socos e entalhes Superfície de corte

A superfície de corte é uma correia transportadora de uretano fundido lisa e durável e de alto comprimento, adequada até mesmo para materiais pegajosos ou abatidos Provouse confiável por mais de 2000 horas de operação normal, com alguns clientes testemunhando mais de quatro anos de uso contínuo

Material HoldDown

O C125 é equipado com um sistema de vácuo de alto fluxo autocontido para garantir a ressarcição ideal do material para o corte Milhões de buracos são perfurados em um padrão aleatório que fornece fluxo de vácuo uniformemente disperso, não importa onde você está cortando A zona de remoção da peça é integrada ao design, eliminando a necessidade de acoplamento de extensão

Feito em Ordem

Disponível em uma variedade de larguras, comprimentos e várias opções de acessórios para cabeça de ferramenta, o C125 será construído para corresponder às suas necessidades de aplicação, permitindo que você personalize as ferramentas e recursos para maximizar a produtividade

Classificações internacionais de conformidade

O computador de operação e o gabinete de controle estão alojados em gabinetes independentes que são selados para oferecer proteção resistente à poeira e à água em ambientes de partículas duras ou altas Além disso, conectores de cabeamento, servomotores e componentes de exibição atendem aos requisitos reconhecidos de classificação de proteção internacional

Design Industrial para Uso Rigoroso Regulador eletropneumático avançado para controle preciso da pressão da ferramenta Conectores de cabo pesado Layout sistemático de oi/baixa tensão para fácil solução de problemas Fácil acesso, portas lacradas para inspeção e manutenção Construção de aço de bitola pesada com acabamento revestido de pó resistente a arranhões

Informações Adicionais

Largura 1,98 m 96 in 2,44 m 108 in 2,74 m 114 in 2,90 m 126 in 3,20 m 156 in 3,96 m Por favor, entre em contato com a fábrica para obter dimensões de zona de corte ativa Larguras personalizadas disponíveis, entre em contato com a fábrica para obter mais informações

Comprimento 4,88m 6,10m 10,97m Entre em contato com a fábrica para obter dimensões ativas da zona de corte Comprimentos personalizados disponíveis, entre em contato com a fábrica para obter mais informações

Sistema de acionamento Eixo DualX, Eixo Y e Eixo Theta X & YAxis Rack & Pinion Drive, Brushless Servo Motors

Elétrico Potência de Controle/PC 230V, 3 ph, 50/60 Hz, 5,4 kVA Transformador autônomo para baixo necessário para outras tensões

Elétrico Soprador de vácuo 208/230/380/460V, 3 ph, 50/60 Hz, 10 HP, controle VFD

Potência: Pneumático 75 – 90 psi a 15 SCFM 517 – 62 barras a 0,42 cmm

Velocidade máxima de corte 60 polegadas/segundo 152,4cm/segundo

Velocidade máxima do transportador 11 polegadas/segundo 28cm/segundo Tamanho do sistema dependente

Aceleração máxima 1,3g

Velocidade máxima de X/Y 60 polegadas/segundo

Consumo de ar comprimido 15 cfm

Nível de som <76 dbA

Temperatura de operação 55 – 100°F 12 – 37°C

Umidade 20 – 80% não condensação

Disclaimer Velocidades e acelerações alcançáveis são dependentes de ferramentas, materiais e espessura Todas as velocidades, dimensões, pesos e dados de desempenho indicados são aproximados e sujeitos a alterações sem aviso prévio
