Corte Automatizado Roteador Combi Sistema de Corte - Eastman

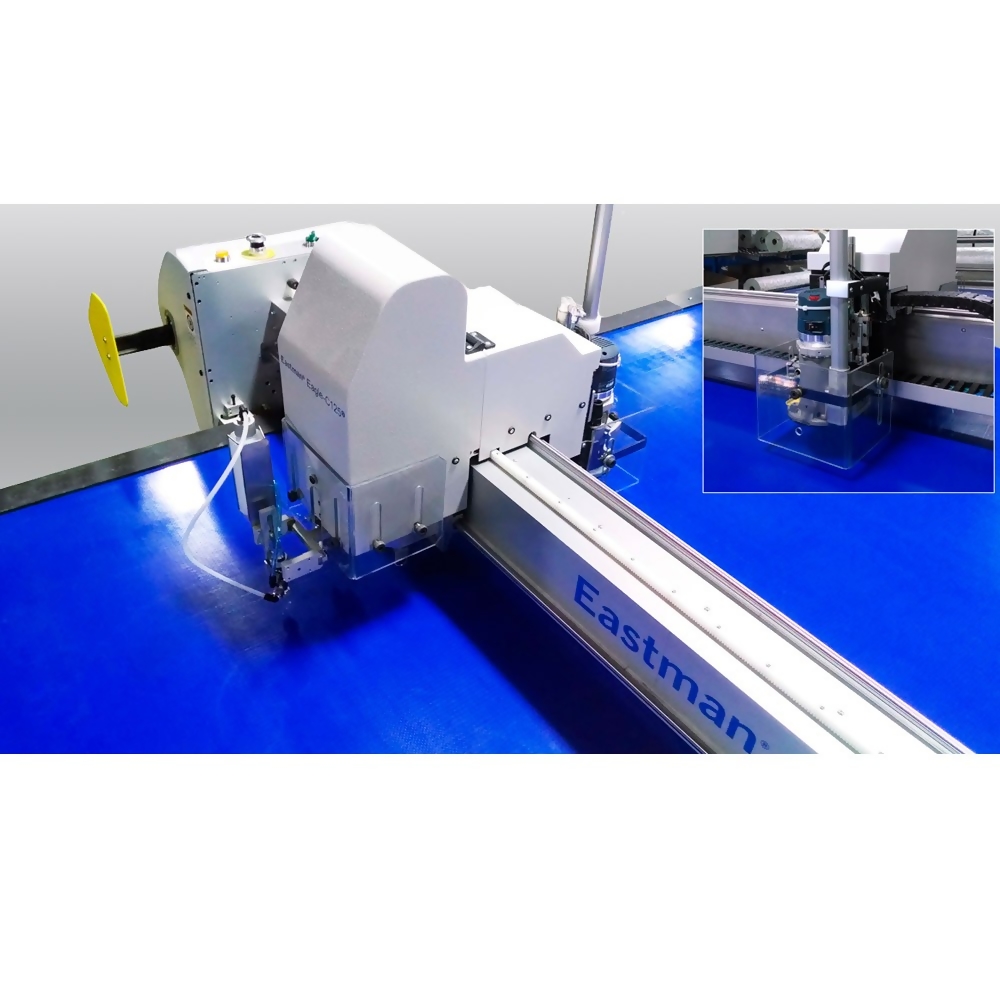

A opção de cabeça de ferramenta do roteador da Eastman oferece desempenho pesado para materiais espessos e densos Este sistema oferece uma cabeça de ferramenta de dois eixos, além do roteador para uma variedade de opções de corte e roteamento Características como um eixo Z controlado pneumaticamente e uma função de controle de profundidade manualmente ajustável facilitam materiais de corte, como madeira macia ou dura, compósitos, fibras e uma variedade de plásticos Um sistema de coleta de detritos de grande capacidade ajuda a criar um ambiente de trabalho limpo

Corte de camada única ou baixa Dois suportes de ferramentas de fuso e um roteador Cinto de fibra antiestática impregnado de carbono exclusivo para longa vida e qualidade de corte Superfície de roteamento de sacrifício Sistema de coleta de detritos de roteador de grande capacidade Complemento disponível para os sistemas de corte de mesa transportador ou estático

Os sistemas de corte automático Eastman estão disponíveis em uma variedade de comprimentos e larguras do sistema para atender às demandas por protótipos, oneoffs e corridas de produção completa

Informações Adicionais

Superfície de corte A superfície padrão para cortar com o roteador é uma superfície de roteamento sacrificial Superfícies de corte padrão ao operar com lâminas tradicionais

Classificações internacionais de conformidade O computador operacional e o gabinete de controle estão alojados em um gabinete ergonômico que pode ser selado para oferecer proteção resistente à poeira e água em ambientes de partículas duras ou altas Além disso, conectores de cabeamento, servomotores e componentes de exibição atendem aos requisitos reconhecidos de classificação de proteção internacional

Feito em Ordem Disponível em uma variedade de larguras, comprimentos e várias opções de acessórios para cabeça de ferramenta, o S125 com laser será construído para corresponder às suas necessidades de aplicação, permitindo que você personalize as ferramentas e recursos para maximizar a produtividade

Design Industrial para Uso Rigoroso Regulador eletropneumático avançado para controle preciso da pressão da ferramenta Conectores de cabo pesado Fácil acesso, portas lacradas para inspeção e manutenção Construção de aço de bitola pesada com acabamento revestido de pó resistente a arranhões Segurança Luz indicadora montada em pórtico, habilitada a laser Quatro paradas de emergência remotas: duas em pórtico de corte, duas montadas no sistema Discos de parada adicionais montados em pórtico pausam a operação do sistema até voltarem a ser neutros e reiniciados A operação pode então ser retomada de qualquer posição A cabeça da ferramenta é equipada com janela de segurança plexiglass para manter as mãos livres da faca durante a operação Ponto de desligamento único com um sistema de energia universal para bloqueio/tagout protege os funcionários de uma inicialização inesperada

Largura

60 in 1,54m 72 in 1,82m 78 in 1,98 m 96 in 2,44 m 108 in 2,74 m 114 in 2,90 m Entre em contato com a fábrica para obter dimensões ativas da zona de corte Larguras personalizadas disponíveis, entre em contato com a fábrica para obter mais informações

Comprimento

2,44m 2,44m 12 pés 3,66m 16 pés 4,88m 20 pés 6,10m 36 pés 10,97m+ Por favor, entre em contato com a fábrica para obter dimensões ativas da zona de corte

Sistema de acionamento

Eixo DualX, Eixo Y e Eixo Theta X & YAxis Rack & Pinion Drive, Brushless Servo Motors

Elétrico Potência de Controle/PC

115/230V, 1 ph, 50/60 Hz, 3,6 kVA

Elétrico Soprador de vácuo

208/230/380/460V, 3 ph, 50/60 Hz, 7,5 HP, controle VFD opcional

Potência: Pneumático

75 – 90 psi a 15 SCFM 517 – 62 barras a 0,42cmm

Velocidade máxima de corte

40 polegadas/segundo 101cm/segundo

Consumo de ar comprimido

15 CFM

Nível de som

<75 dbA

Temperatura de operação

55 – 100°F 12 – 37°C

Umidade

20 – 80% não condensação

Disclaimer

Velocidades e acelerações alcançáveis são dependentes de ferramentas, materiais e espessura Todas as velocidades, dimensões, pesos e dados de desempenho indicados são aproximados e sujeitos a alterações sem aviso prévio
